Мерник образцовый 2 разряда типа М2р номинальной вместимостью 2000 дм3 предназначен для бездемонтажной поверки резервуаров, счетчиков жидкости, а также для измерения объемного количества жидкости.

Мерник монтируется:

• на платформу передвижную, перемещение платформы с мерником ручное.
• на платформу передвижную, выполненную на базе прицепа “Тонар”, транспортирование платформы с мерником механическими транспортными средствами, оборудованными тягово-сцепным устройством по ОСТ 377.001.096-89 и штепсельной розеткой по ГОСТ 9200-76 со скоростью не более:
  • 20 км/час по дорогам с булыжным покрытием и грунтовым;
  • 40 км/час по дорогам с асфальтовым покрытием.

Транспортирование и перемещение платформы с наполненным мерником не допускается.

Условия эксплуатации:

• Температура окружающего воздуха от -40 С до +40 С;
• Верхнее рабочее значение атмосферного давления 106,7 кПа (800 мм рт.ст.);
• Верхнее значение влажности воздуха 100% при +25С.

Технические характеристики

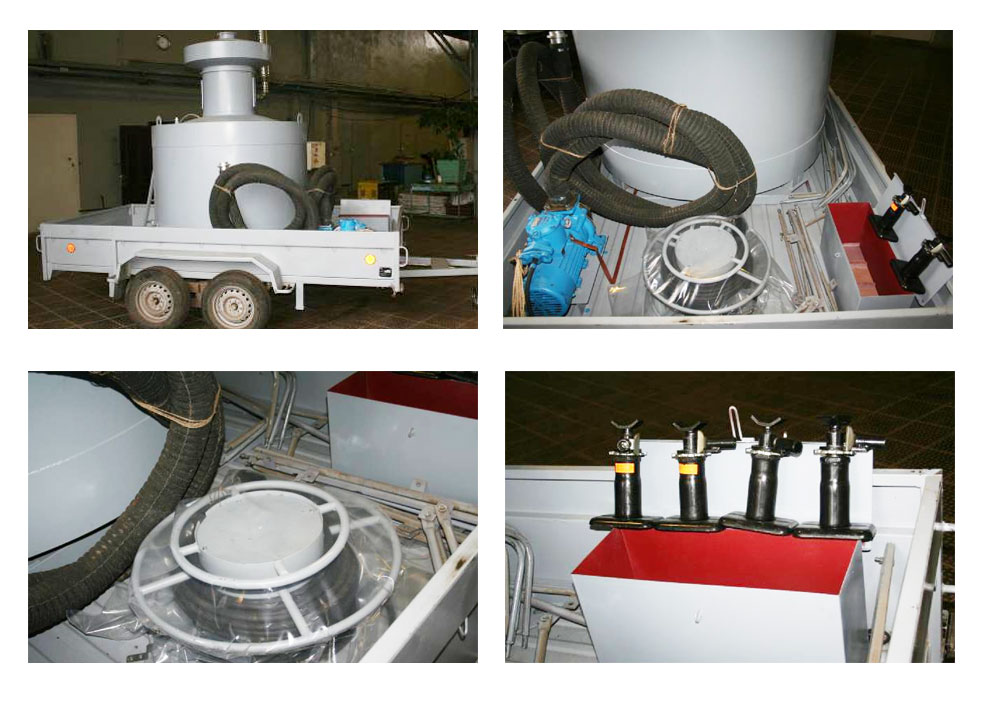

Комплектность

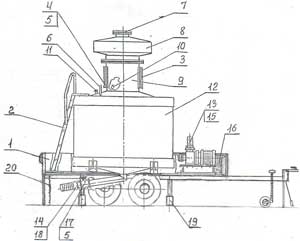

Схема

1 – платформа передвижная, 2 – лестница, 3 – водоуказательное окно, 4 – шкала, 5 – пломба, 6 – термометр, 7 – крышка, 8 – пеногаситель, 9 – горловина, 10 – кран для доведения жидкости до отметки номинальной вместимости, 11 – ампула уровня, 12 – резервуар, 13 – электронасос, 14 – рукав всасывающий, 15 – рукав напорный, 16 – катушка, 17 – кран сливной, 18 – муфта соединительная, 19 – домкрат, 20 – цепь заземления.

Принцип работы

Принцип работы мерника заключается в следующем: при проведении проверочных и измерительных работ, в предварительно смоченной рабочей жидкостью мерник через пеногаситель подается доза рабочей жидкости. После заполнения мерника производится измерение температуры рабочей жидкости и по соответствующим отметкам на шкале производится оценка объема жидкости поданной в мерник.

При температуре жидкости отличающейся от +20С, необходимо учитывать поправку на изменение объема мерника. После проведения проверки производится слив рабочей жидкости из мерника в постороннюю емкость при помощи электронасоса. Остатки рабочей жидкости сливаются через кран на штуцере сливного крана мерника.
