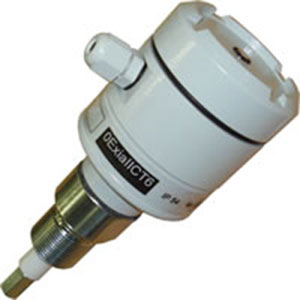

Сигнализаторы уровня РОС-100, РОС-200
Сигнализаторы уровня РОС-100 / РОС-200 предназначены для контроля уровня электропроводных и неэлектропроводных жидких, твердых (сыпучих) сред, зерна и продуктов его размола. Обеспечивают сигнализацию «наличия» или «отсутствия» контролируемой среды на установленном уровне.
Сигнализатор представляет собой моноблочную конструкцию и состоит из конструктивно совмещенных чувствительного элемента (ЧЭ) и преобразователя.
Климатическое исполнение УХЛ.2 по ГОСТ 15150.
Температура окружающего воздуха от минус 45 до плюс 60 0С.
Степень защиты корпуса IP54 по ГОСТ 14254.
По устойчивости к маханическим нагрузкам сигнализатор соответствует группе N3 по ГОСТ Р52931.
Технические данные
- Порог срабатывания, мм, не более: от 10 до 120 в зависимости от установки сигнализатора и свойств контролируемой среды.
- Дифференциал:
- при вертикальной установке ЧЭ, мм, не более 80
- при горизонтальной установке ЧЭ, не более диаметр ЧЭ
- Напряжение питания постоянного или переменного (50 Гц) тока, В 220/ 24+20%
- Потребляемая мощность, В.А: не более 2
- Релейный выход (РОС-100(200)Р) - нагрузка на контакты реле:
- переменный ток до 2,5 А, 250 В
-- мощность до 100 В. А
- постоянный ток 2,5 А, 30 В
-- мощность до 100 Вт
- Бесконтактный выход (РОС-100(200)Б)
сопротивление нагрузки до 100 Ом
ток нагрузки до 0,2 А.
Комплектность поставки
- сигнализатор уровня - 1 шт.;
- руководство по эксплуатации - 1 экз.
Пример записи для заказа РОС-100
- Обозначение сигнализатора по таблице;
- Тип выхода (Р-релейный, Б-бесконтактный);
- Напряжение питания,В
- Длина чувствительного элемента, м, по таблице;
Пример записи для заказа РОС-200
- Обозначение сигнализатора по таблице;
- Тип выхода (Р-релейный, Б-бесконтактный);
- Напряжение питания,В
- Длина чувствительного элемента, м, по таблице;
Условное обозначение сигнализа
тора |
Конструктивное
исполнение чувствительного элемента |
Длина погружаемой части чувствительного элемента L, м |
РОС-111(211) |

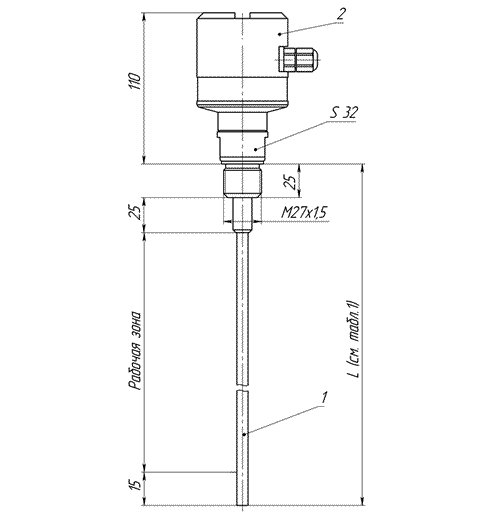

Стержневой неизолированный |
0,1; 0,25; 0,6; 1,0; 1,6; 2,0 |
РОС-121(221) |
Стержневой изолированный |
0,25; 0,6; 1,0; 1,6; 2,0 |
РОС-167 (267) |

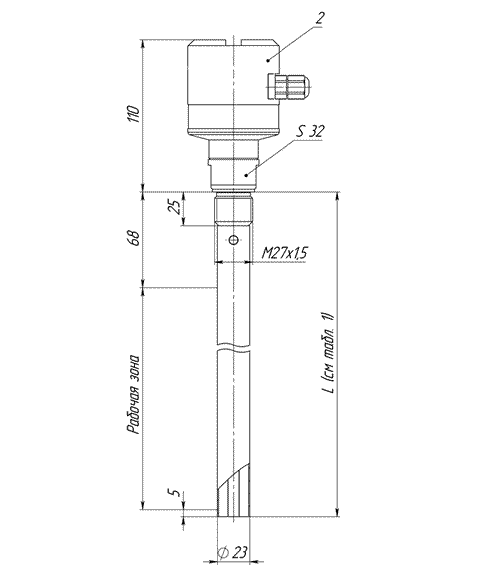

Цилиндрический
(трубчатый) неизолированный |
0,1; 0,25; 0,6; 1,0 |
РОС-168 (268) |
Цилиндрический
(трубчатый) изолированный |
0,1; 0,25; 0,6; 1,0 |
РОС-191 (291) |

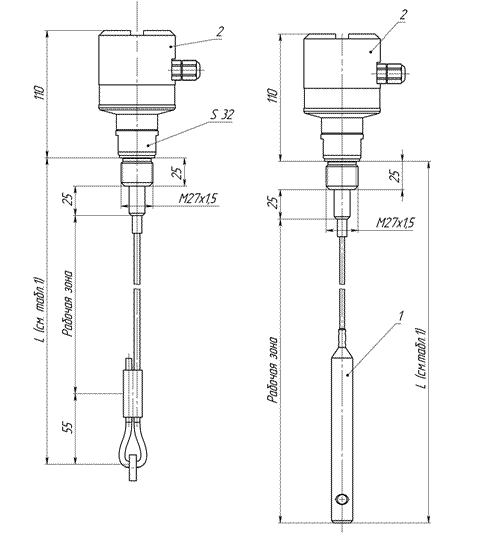

Тросовый неизолированный |
1,0; 1,6; от 2 до 22 с интервалом 0,5 м |
РОС-193 (293) |
Тросовый изолированный |
1,0; 1,6; от 2 до 22 с интервалом 0,5 м |
Условное обозначение сигнализа
тора |
Параметры контролируемой среды |
Физическое состояние, электрические свойства |
Темпе
ратура, 0С |
Рабочее избыточное давление, Рраб, МПа |
Относительная диэлектрическая проницаемость |
Динамическая вязкость, Паю, не более |
Размеры гранулы (куска) мм, не более |
РОС-111(211) |
Жидкая, сыпучая, неэлектропроводная, |
-40...+150 |
до 2,5 |
2...10 |
1,0
(для жидких сред) |
5 |
РОС-121(221) |
Жидкая, сыпучая, электропроводная |
-40...+150 |
до 2,5 |
2...10 |
1,0
(для жидких сред) |
- |
РОС-167 (267) |
Жидкая, неэлектропроводная в т. ч. сжиженные газы |
-45...+150 |
до 2,5 |
1,6...10 |
1,0...3,0 |
- |
РОС-168 (268) |
Жидкая, электропроводная |
-45...+150 |
до 2,5 |
1,6...10 |
1,0...3,0 |
- |
РОС-191 (291) |
Жидкая, сыпучая, неэлектропроводная |
-40...+150 |
- |
1,6...10 |
1,0
(для жидких сред) |
5 |
РОС-193 (293) |
Жидкая, сыпучая, электропроводная |
-40...+150 |
- |
- |
1,0
(для жидких сред) |
- |
Транспортирование и хранение
Транспортирование прибора в упаковке допускается при:
температуре окружающего воздуха от –25 до +75 оС и относительной влажности воздуха не более 95 % с соблюдением мер защиты от ударов и вибраций транспортирование допускается всеми видами закрытого транспорта.
Хранение блока в упаковке осуществлять в закрытых отапливаемых помещениях.
Гарантийные обязательства
Предприятие-изготовитель гарантирует соответствие датчика-реле уровня требованиям ТУ при соблюдении условий эксплуатации, транспортирования, хранения и монтажа.
Гарантийный срок эксплуатации - 24 месяца со дня продажи.
В случае выхода прибора из строя в течение гарантийного срока при соблюдении потребителем условий эксплуатации, транспортирования, хранения и монтажа – ремонт или замена осуществляется предприятием-изготовителем бесплатно.
|
